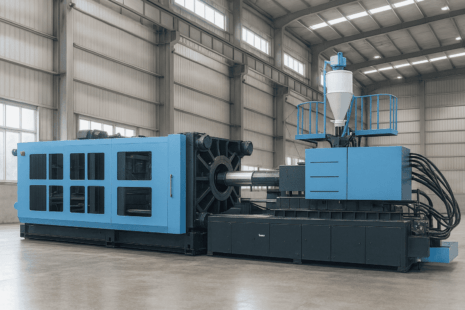

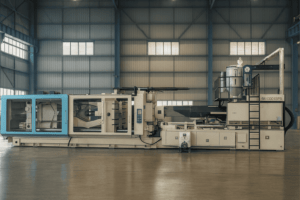

Термопластавтоматы или литьевые машины JONWAI серии SPS, предназначенные для крупногабаритного литья, представлены в нашем каталоге широкой линейкой моделей. Это позволяет подобрать оптимальный вид шнека и размер плит, отвечающий рабочим требованиям. Конструкция ТПА прогрессивная, используются они на производстве, в автомобилестроении, при создании электроники и бытовых хозяйственных товаров. Усилие смыкания у моделей находится в диапазоне от 600 до 6000 тонн.
Особенности конструкции машин серии SPS
К основным достоинствам ТПА этой серии относят:
- Оснащение сервоприводом, инвертором Danfoss для экономии электроэнергии до 80%;
- увеличенные толщины рабочих плит стандарта Euromap;
- запатентованный пятиточечный колено-рычажный механизм узла смыкания;
- наличие централизованной системы дозированной смазки;
- современный русифицированный контроллер;
- большой выбор азотированных шнеков для любых материалов;
- два гидроцилиндра для перемещения узла впрыска;
- оригинальные комплектующие с японских и тайваньских заводов-изготовителей.
Конструктивные особенности ТПА JONWAI дают возможность уменьшить давление запирания и возможные деформации плиты, а также увеличить надежность и срок службы узла смыкания.
Технические характеристики крупногабаритных ТПА
Крупногабаритными считаются термопластавтоматы с усилием смыкания от 600 тонн. Линейка Jonwai серии SPS охватывает диапазон 600–6000 тонн и перекрывает весь спектр задач крупносерийного производства.
| Модель |
Усилие смыкания |
Объём впрыска |
Применение |
| SPS-600 |
600 тонн |
до 3 800 см³ |
Ящики, корпуса, тара |
| SPS-1000 |
1000 тонн |
до 7 500 см³ |
Паллеты, автодетали |
| SPS-1600 |
1600 тонн |
до 14 000 см³ |
Бамперы, панели |
| SPS-2500 |
2500 тонн |
до 28 000 см³ |
Крупные автодетали, строительство |
| SPS-6000 |
6000 тонн |
до 45 000 см³ |
Уникальные крупногабаритные изделия |
Горизонтальные ТПА — области применения
Крупногабаритные горизонтальные термопластавтоматы Jonwai применяются в следующих отраслях:
- Автомобилестроение — бамперы, крылья, приборные панели, подкрылки, крупные элементы кузова;
- Логистика и складское оборудование — паллеты, ящики, контейнеры, поддоны;
- Строительство — трубные фитинги большого диаметра, опалубочные элементы, септики;
- Сельское хозяйство — ёмкости, кормушки, элементы ирригационных систем;
- Мебель и интерьер — крупные пластиковые панели, корпуса мебели, садовые изделия.
Термопластавтомат 500 тонн: особенности выбора
ТПА на 500–600 тонн — оптимальный выбор для изделий с площадью проекции 500–800 см². Это ящики, корпуса бытовой техники, крупная упаковка. Серия SPS-600 оснащена двухплитной конструкцией, что обеспечивает равномерное распределение усилия по всей площади формы и минимальный износ направляющих.
При выборе ТПА на 500 тонн важно учесть: расстояние между колоннами, ход подвижной плиты и минимальную высоту формы — эти параметры определяют, поместится ли ваша пресс-форма в машину. Наши инженеры бесплатно проверят совместимость вашей оснастки с оборудованием.
Термопластавтомат 1000 и 2500 тонн: под крупносерийное производство
ТПА на 1000 тонн и выше применяются для производства паллет, автомобильных бамперов, крупных корпусных деталей. Особенности эксплуатации:
- Требуется специальный фундамент — армированная плита толщиной от 400 мм для 1000 т, индивидуальный расчёт для 2500 т;
- Электроснабжение — от 200 кВт для 1000 т, от 400 кВт для 2500 т;
- Масса машины — 60–150 тонн в зависимости от модели;
- Проект фундамента предоставляется инженерами Jonwai в составе технической документации.
Пусконаладочные работы для крупногабаритных ТПА занимают 3–7 рабочих дней и проводятся нашими инженерами бесплатно. Подробнее об обслуживании: «Как проводится обслуживание ТПА».
Вопросы и ответы по крупногабаритным термопластавтоматам
Ответы на самые частые вопросы по выбору и эксплуатации крупногабаритных ТПА.
Что считается крупногабаритным термопластавтоматом?
Крупногабаритными принято считать ТПА с усилием смыкания от 500 тонн и выше. Они предназначены для формования крупных деталей: автомобильных бамперов, ящиков, поддонов, панелей. Машины от 1000 тонн требуют специального фундамента и усиленного электроснабжения. Площадь под установку ТПА на 2500 тонн может превышать 150 м².
Как рассчитать необходимое усилие смыкания для изделия?
Усилие смыкания рассчитывается по формуле: F = S × P / 1000, где S — площадь проекции изделия с литником (см²), P — давление в полости формы (кг/см², обычно 300–500). Полученное значение умножают на коэффициент запаса 1,1–1,3. Для точного расчёта обратитесь к инженерам Jonwai — сделаем бесплатно.
Какие материалы чаще всего применяются на крупногабаритных ТПА?
На крупногабаритных ТПА перерабатываются полипропилен (PP), полиэтилен высокой плотности (HDPE), АБС-пластик, поликарбонат и стеклонаполненные материалы. Для изделий с высокими требованиями к жёсткости используются материалы с содержанием стекловолокна 20–40%, что требует специальных шнеков с повышенной износостойкостью.
Каков ресурс крупногабаритного ТПА при правильном обслуживании?
При соблюдении регламента обслуживания крупногабаритный ТПА служит 15–25 лет. Ресурс шнека и цилиндра при переработке незаполненных материалов составляет 8 000–15 000 часов. Ключевые узлы при необходимости подлежат восстановлению или замене. Запчасти для всех серий — на складе в Москве.
Как долго длится доставка и установка крупногабаритного ТПА?
Доставка из Китая — 30–60 дней. Подготовка площадки (фундамент, электроснабжение) — от 2 до 4 недель. Монтаж и пусконаладка силами инженеров Jonwai — 3–7 рабочих дней. Итого от заказа до запуска в производство — 2–4 месяца.
Возможна ли покупка крупногабаритного ТПА в лизинг?
Да, Jonwai работает с аккредитованными лизинговыми компаниями. Типичные условия: аванс 20–30%, срок лизинга 24–60 месяцев. Лизинг позволяет сохранить оборотные средства и получить налоговые преимущества за счёт ускоренной амортизации. Подробнее: «Лизинг оборудования для производства».
Какой фундамент необходим для ТПА на 1000 и 2500 тонн?
Для ТПА 1000 тонн — армированная бетонная плита толщиной 400–600 мм с виброизоляционными прокладками. ТПА на 2500 тонн требует индивидуального расчёта фундамента с учётом нагрузки (масса машины 80–150 тонн) и динамических усилий. Проект фундамента предоставляется инженерами Jonwai в составе технической документации.
