Уплотнения для термопластавтомата
Гидравлические уплотнения — небольшие, но критически важные детали термопластавтомата: именно они удерживают рабочее давление масла в гидроцилиндрах узла впрыска и узла смыкания. Даже незначительная протечка через изношенное уплотнение снижает эффективное давление в системе, из-за чего страдает точность впрыска, скорость цикла и, в конечном счёте, качество готовых изделий.
Роль уплотнений в гидросистеме

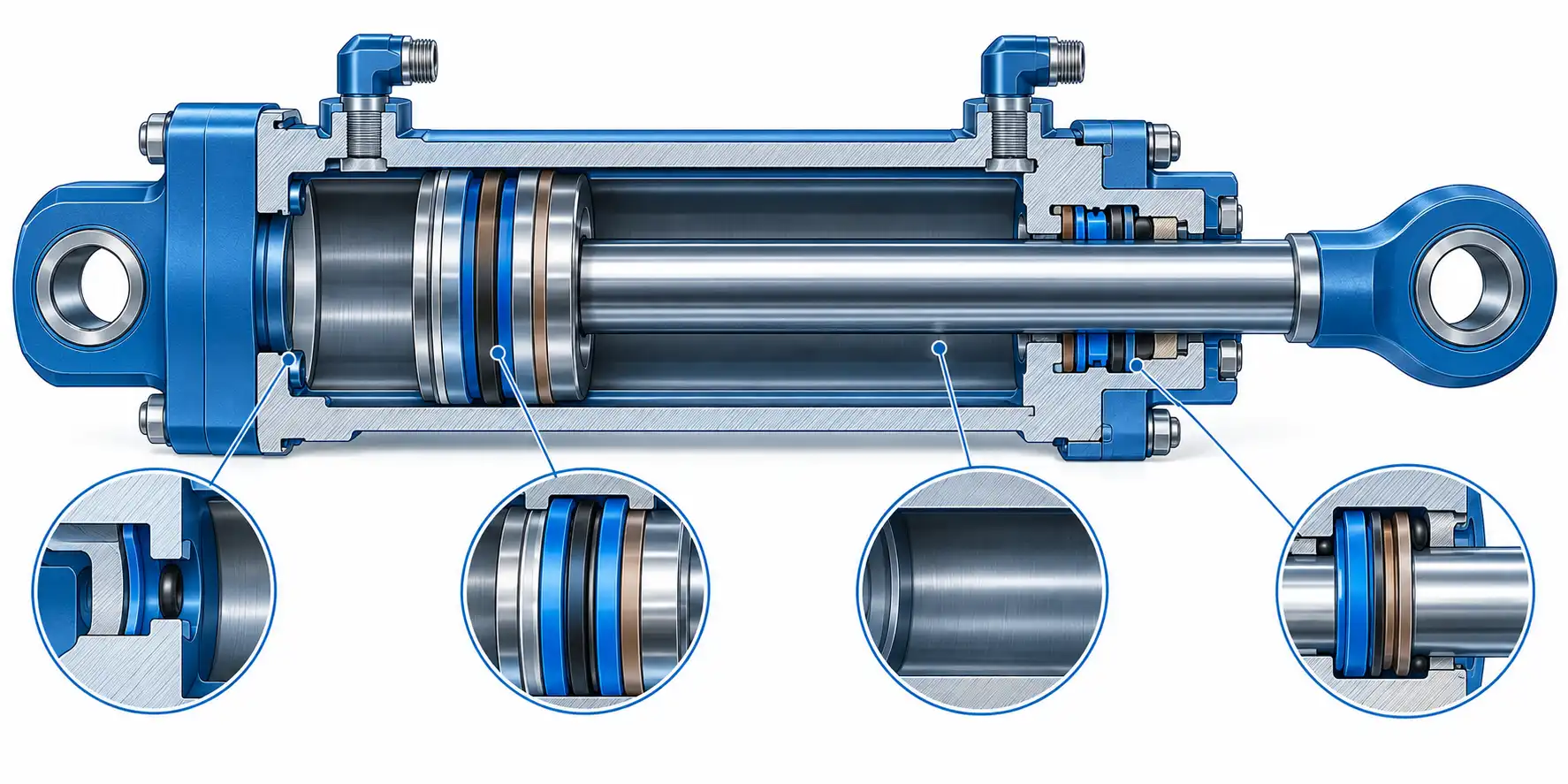

Гидравлическая система термопластавтомата приводит в движение все силовые узлы: смыкание и раскрытие формы, впрыск расплава, работу выталкивателей. Давление в этой системе создаётся насосом и передаётся через масло на поршни гидроцилиндров — а герметичность каждого цилиндра обеспечивают именно уплотнения. Они устанавливаются в двух ключевых точках:
- Уплотнение поршня — разделяет полости цилиндра по разные стороны поршня, не позволяя маслу перетекать между ними в обход рабочего хода
- Уплотнение штока — герметизирует место выхода штока из корпуса цилиндра наружу, предотвращая внешнюю протечку масла
Если хотя бы одно из этих уплотнений теряет герметичность, часть энергии гидросистемы уходит на внутренние или внешние перетечки масла вместо полезной работы.

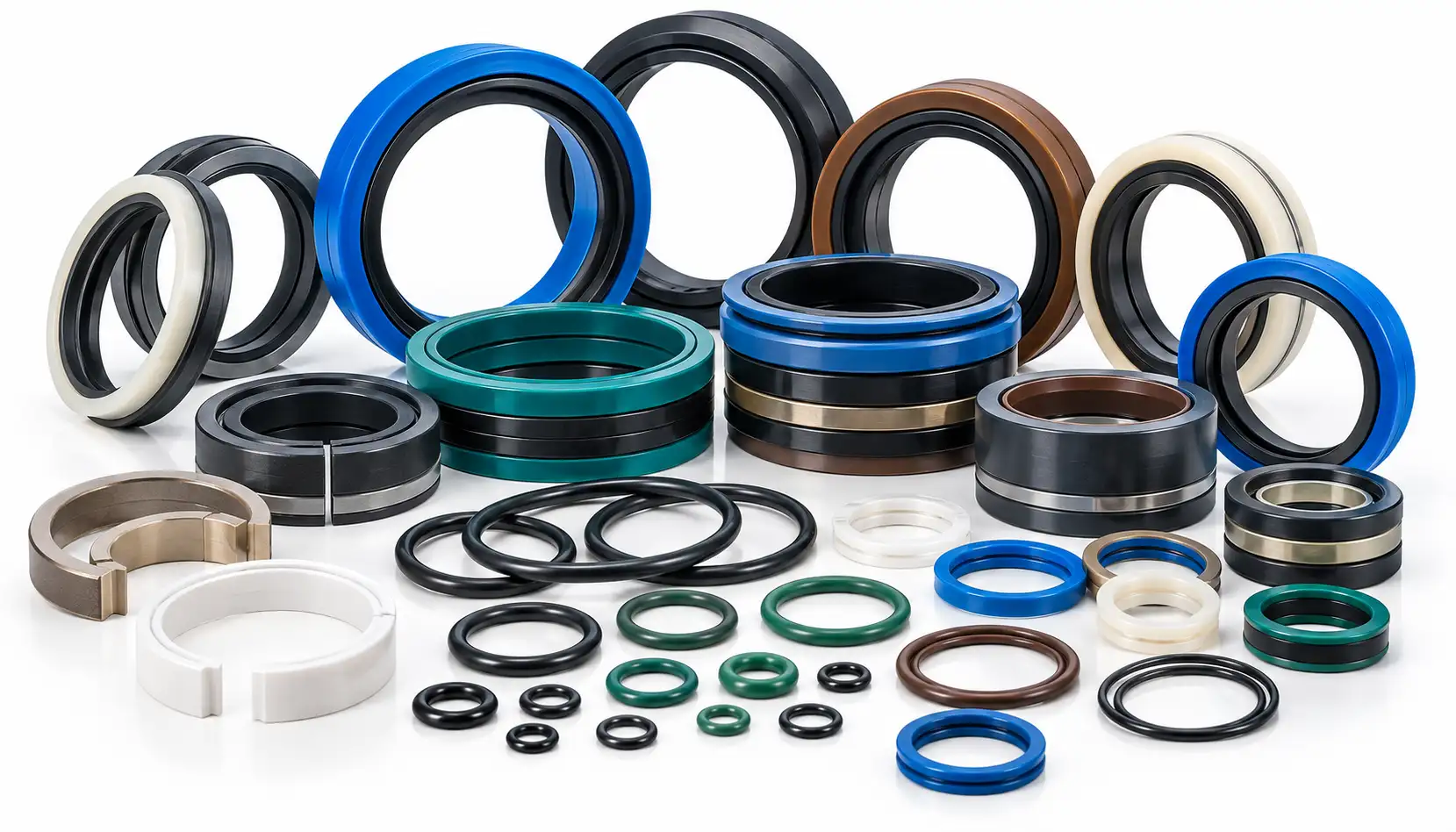

Виды уплотнений и материалы
- Уплотнительные кольца (O-ring) — самый распространённый тип, устанавливаются в статичных и слабонагруженных подвижных соединениях
- Манжетные уплотнения поршня и штока — работают в условиях постоянного возвратно-поступательного движения под высоким давлением, форма профиля рассчитана на самоподжим при росте давления
- Грязесъёмники — устанавливаются снаружи штока перед основным уплотнением, предотвращают попадание пыли и загрязнений в цилиндр при обратном ходе
Материал уплотнения подбирается под температуру и тип рабочей жидкости:
- Полиуретан (PU) — базовый материал для большинства гидравлических уплотнений: хорошая износостойкость и эластичность при типичных рабочих температурах масла
- Фторкаучук (FKM/Viton) — применяется там, где температура масла выше обычной или используются менее стандартные рабочие жидкости, устойчив к более широкому диапазону температур
- PTFE (фторопласт) — для узлов с минимальным коэффициентом трения и высокой скоростью хода
Совместимость уплотнений с типом рабочей жидкости
Выбор материала уплотнения нельзя отделять от того, какое масло залито в гидросистему конкретного термопластавтомата. Минеральные, синтетические и огнестойкие (например, на основе сложных эфиров) гидравлические жидкости по-разному взаимодействуют с эластомерами:
- Полиуретановые уплотнения хорошо работают с минеральными маслами, но могут разрушаться при контакте с некоторыми синтетическими и огнестойкими составами
- Фторкаучук устойчивее к широкому спектру жидкостей, но дороже полиуретана и не всегда оправдан для стандартных условий эксплуатации
- Смена типа гидравлического масла на машине без проверки совместимости уплотнений — частая скрытая причина преждевременного разрушения уплотнений, которую сложно связать с самой заменой масла, если не знать об этой зависимости заранее
При заказе комплекта уплотнений имеет смысл сразу уточнить у менеджера, какой тип масла используется в гидросистеме — это исключает ошибку подбора материала.
Признаки износа
Уплотнения изнашиваются постепенно, и проблема часто заметна не сразу, а по совокупности косвенных симптомов:
- Видимые следы масла на штоках цилиндров или под машиной
- Снижение скорости смыкания или впрыска при исправном насосе — часть давления «теряется» на внутренние перетечки
- Нестабильность параметров цикла от изделия к изделию без видимой причины
- Необходимость чаще доливать масло в гидросистему без явной внешней протечки — признак внутренней перетечки через изношенное поршневое уплотнение
Периодичность и порядок замены
Универсального интервала замены не существует — ресурс уплотнений сильно зависит от интенсивности эксплуатации, температуры масла и его чистоты. Ориентировочно уплотнения проверяют при каждом плановом техническом обслуживании и меняют превентивно, не дожидаясь заметной протечки, если машина работает в интенсивном многосменном режиме.
Порядок замены комплекта уплотнений включает разборку соответствующего гидроцилиндра, извлечение старых уплотнений, тщательную очистку посадочных канавок и штока от загрязнений и задиров, установку нового комплекта с соблюдением ориентации манжет и последующую проверку герметичности под рабочим давлением.
Ошибки при монтаже, ускоряющие выход уплотнений из строя
Значительная часть «преждевременных» протечек после замены связана не с браком детали, а с ошибками при монтаже:
- Перекос манжеты при установке. Уплотнение, установленное с перекосом относительно канавки, изнашивается неравномерно и может начать протекать уже через считаные часы работы
- Острые кромки посадочной канавки или штока. Заусенцы и задиры, не устранённые перед установкой нового уплотнения, прорезают эластомер при первом же ходе поршня
- Неподходящая или отсутствующая монтажная смазка. Сухая установка или использование несовместимой смазки повреждает уплотнение ещё до начала эксплуатации
- Механическое повреждение штока абразивной пылью при сборке. Даже мелкая частица, попавшая на рабочую поверхность штока при сборке в неподходящих условиях, впоследствии постоянно контактирует с новым уплотнением и ускоряет его износ
Именно поэтому замену уплотнений рекомендуется доверять сервисному специалисту — это не только вопрос навыка, но и чистоты условий, в которых проводится сборка.
Частые вопросы об уплотнениях для термопластавтомата
Зачем нужны уплотнения в гидросистеме ТПА?
Уплотнения обеспечивают герметичность гидроцилиндров узла впрыска и узла смыкания — без них давление масла не удерживается, и силовые узлы теряют эффективность.
Какие материалы используются для уплотнений?
Чаще всего полиуретан для типичных условий эксплуатации, фторкаучук (Viton) для повышенных температур, PTFE — для узлов с высокой скоростью хода и минимальным трением.
Как понять, что уплотнения протекают?
По видимым следам масла на штоках и под машиной, снижению скорости цикла при исправном насосе и необходимости чаще доливать масло без явной внешней протечки.
Как часто нужно менять уплотнения?
Единого интервала нет — их проверяют при каждом плановом ТО и меняют превентивно при интенсивной многосменной эксплуатации, не дожидаясь заметной протечки.
Можно ли заменить уплотнения самостоятельно?
Технически возможно при наличии навыков, но требует аккуратной разборки цилиндра, чистых условий работы и соблюдения ориентации манжет — чаще эту операцию доверяют сервисному инженеру.
Сколько стоит комплект уплотнений на ТПА?
Цена зависит от типоразмера цилиндра, материала уплотнений и модели ТПА — актуальные позиции смотрите в разделе запчастей.
Влияет ли температура масла на срок службы уплотнений?
Да, повышенная температура масла ускоряет старение эластомерных материалов и снижает ресурс уплотнений — при регулярном перегреве масла стоит проверить систему охлаждения гидравлики.
Нужно ли останавливать производство для замены?
Да, замена уплотнений требует разборки цилиндра, что невозможно без остановки машины — точное время простоя зависит от того, какой именно цилиндр обслуживается.
Как подобрать уплотнения под модель ТПА?
Нужно указать модель и серийный номер термопластавтомата, а также, по возможности, какой именно цилиндр обслуживается — типоразмеры уплотнений различаются даже в пределах одной машины.
Что будет, если не менять изношенные уплотнения вовремя?
Растёт внутренняя перетечка масла, снижается эффективное давление в системе, а в запущенных случаях протечка может привести к повреждению штока или посадочной поверхности цилиндра, что удорожает ремонт.
