Шнек для термопластавтомата: виды и выбор
Шнек — один из ключевых узлов термопластавтомата, от которого напрямую зависит качество расплава и стабильность цикла литья. Именно шнек захватывает гранулы полимера из бункера, продвигает их по цилиндру, разогревает за счёт трения и давления, а затем впрыскивает готовый расплав в пресс-форму. Неправильно подобранный или изношенный шнек — одна из самых частых причин нестабильного качества изделий и незапланированных остановок производства.

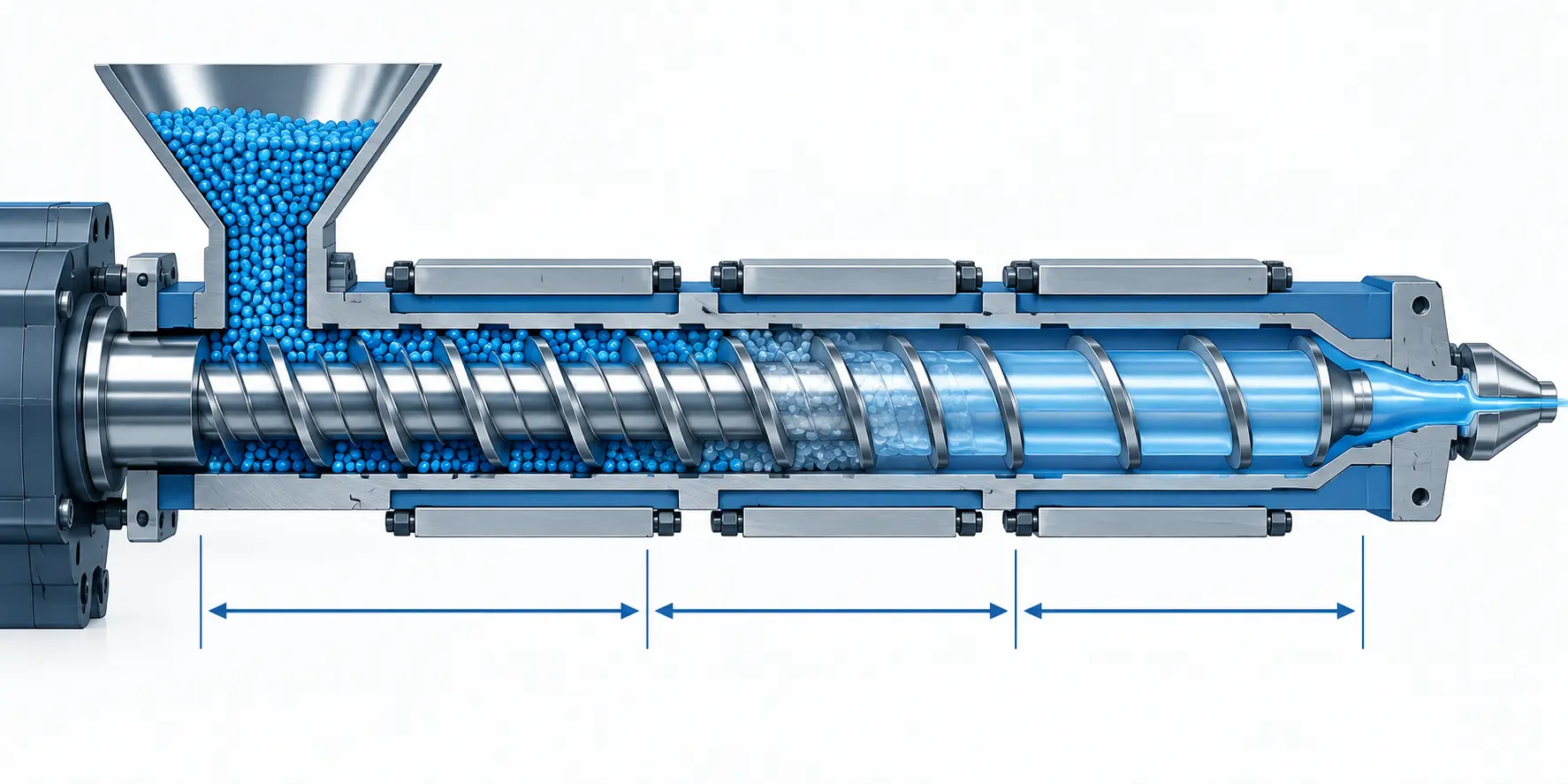

Устройство и функции шнека
Шнек представляет собой винтовой вал с переменным шагом витков, установленный внутри материального цилиндра. По длине шнек делится на три технологические зоны, каждая из которых решает свою задачу:
- Зона загрузки — принимает холодные гранулы из бункера, глубина витков здесь максимальна
- Зона сжатия (компрессии) — глубина витков плавно уменьшается, материал уплотняется и начинает плавиться за счёт трения и внешнего нагрева цилиндра
- Зона дозирования — глубина витков минимальна и постоянна, здесь расплав окончательно гомогенизируется перед впрыском
На конце шнека устанавливается обратный клапан (кольцо обратного хода) — он предотвращает возврат расплава назад по виткам шнека в момент впрыска, обеспечивая точную дозировку объёма материала на каждый цикл.

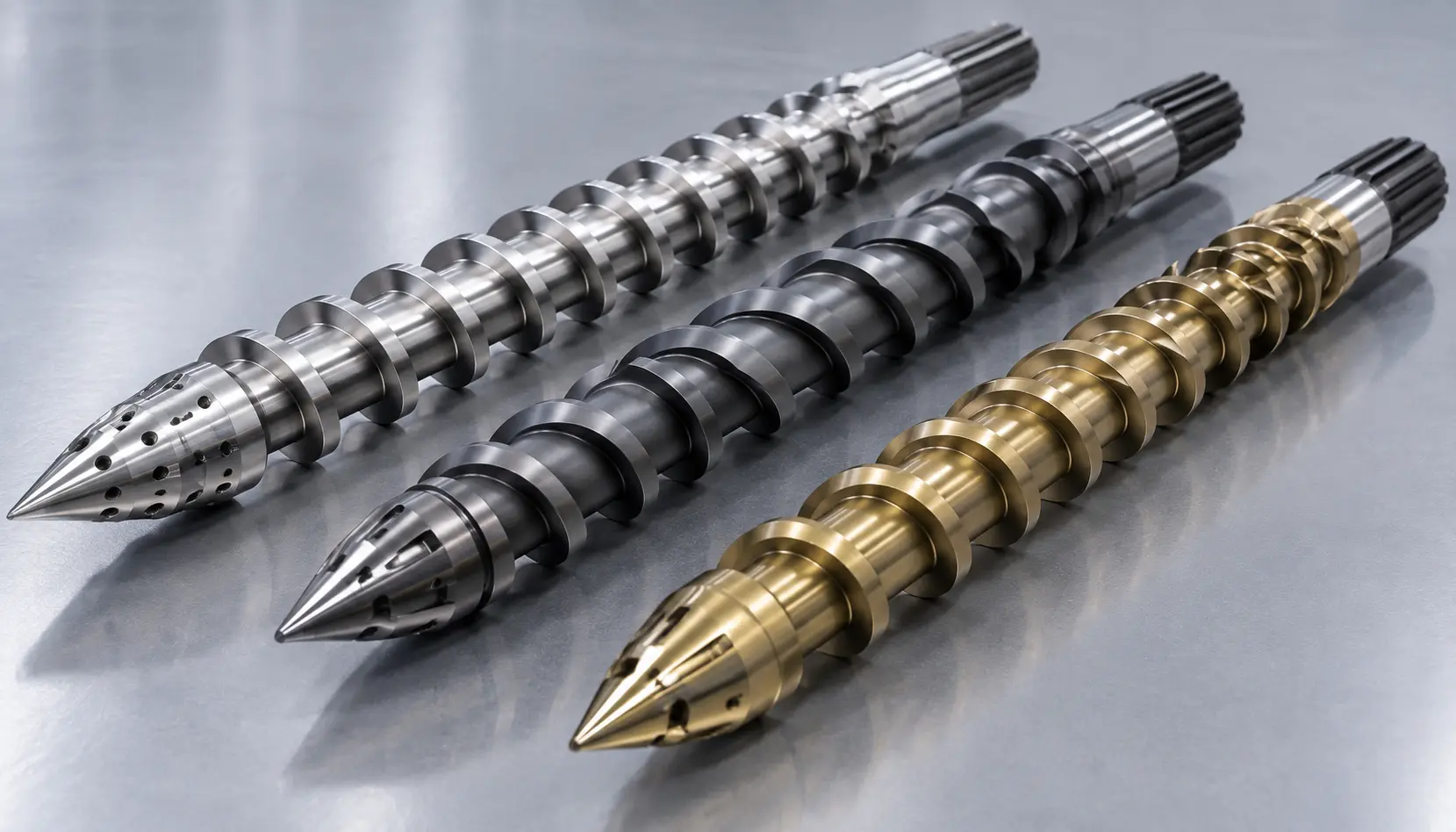

Виды шнеков под разные материалы
Ключевой параметр совместимости — соотношение длины к диаметру (L/D). Чем оно выше, тем лучше гомогенизация расплава, но тем выше и требования к приводу шнека. Использование шнека не той конфигурации — частая причина недостаточно однородного расплава и, как следствие, брака по прозрачности или прочности изделия.
Признаки износа и срок службы
Основной механизм износа шнека — абразивное истирание витков и стенок цилиндра расплавом, особенно при переработке наполненных материалов. Характерные признаки, что шнек пора менять:
- Падает стабильность объёма впрыска от цикла к циклу при неизменных настройках
- Растёт время пластикации — цикл заметно замедляется
- Появляются непроплавленные включения в расплаве
- Увеличивается зазор между витками шнека и стенкой цилиндра сверх допустимого производителем значения
При работе с ненаполненными материалами (PP, PE, PS) ресурс стандартного шнека обычно измеряется годами непрерывной эксплуатации. При переработке стеклонаполненных композитов износ идёт значительно быстрее — здесь бронированный шнек окупает разницу в цене за счёт кратно большего ресурса.
Как подобрать шнек по модели ТПА
Шнек не универсален даже в пределах одного бренда — он подбирается под конкретную модель термопластавтомата по диаметру, длине, шагу витков и посадочному узлу крепления к приводу. При заказе шнека для замены важно указать:
- Точную модель и серийный номер термопластавтомата
- Тип перерабатываемого материала (включая процент наполнителя, если он есть)
- Текущие симптомы — если шнек меняется не планово, а из-за проблемы в цикле
Актуальные позиции в наличии и под заказ — в разделе «Запчасти для термопластавтоматов».
Материалы изготовления шнека
Ресурс шнека определяется не только конструкцией, но и материалом, из которого он изготовлен, а также способом обработки рабочей поверхности:
- Азотируемая сталь (типа 38CrMoAlA) — базовый материал для стандартных шнеков. После азотирования твёрдость поверхности достигает 900–1000 HV, что обеспечивает достаточную износостойкость при работе с ненаполненными термопластами
- Наплавка твёрдым сплавом — для бронированных шнеков рабочая поверхность витков дополнительно покрывается слоем твёрдого сплава на основе кобальта или никеля, что повышает стойкость к абразивному износу в разы по сравнению с одним только азотированием
- Биметаллическое исполнение цилиндра — часто применяется в паре с бронированным шнеком: внутренняя втулка цилиндра также покрывается износостойким сплавом, чтобы пара шнек-цилиндр изнашивалась равномерно
Чем выше твёрдость и качество термообработки, тем дороже шнек — но при переработке абразивных материалов эта разница в цене обычно окупается за счёт кратно большего интервала между заменами.
Ошибки эксплуатации, ускоряющие износ шнека
Помимо естественного абразивного износа, срок службы шнека часто сокращают эксплуатационные ошибки, которых можно избежать:
- Литьё невысушенного гигроскопичного сырья. Влага в грануле мгновенно превращается в пар при контакте с горячим шнеком, вызывая локальные гидроударные нагрузки и ускоренную коррозию поверхности
- Превышение температуры расплава сверх рекомендованной для материала. Перегрев снижает вязкость расплава и повышает химическую агрессивность некоторых полимеров (особенно ПВХ) по отношению к металлу шнека
- Смена материала без полной продувки цилиндра. Остатки предыдущего материала, смешиваясь с новым, могут образовывать более абразивные или химически агрессивные соединения прямо в цилиндре
- Длительный простой с расплавом в цилиндре. Термическая деструкция материала при долгом нахождении в разогретом состоянии образует нагар и твёрдые включения, царапающие рабочие поверхности
Большинство этих ошибок устраняются соблюдением регламента — подробнее в статье «Настройка термопластавтомата».
Частые вопросы о шнеке для термопластавтомата
Из чего состоит шнек термопластавтомата?
Шнек делится на три зоны — загрузки, сжатия и дозирования, а на конце устанавливается обратный клапан, предотвращающий возврат расплава при впрыске.
Какой шнек нужен для стеклонаполненных материалов?
Бронированный (износостойкий) шнек с наплавкой твёрдым сплавом на витках — обычный шнек изнашивается абразивным наполнителем в разы быстрее.
Как понять, что шнек пора менять?
Падает стабильность объёма впрыска, растёт время пластикации, в расплаве появляются непроплавленные включения — всё это признаки критического износа витков.
Сколько служит шнек при правильной эксплуатации?
При работе с ненаполненными материалами — обычно годы непрерывной эксплуатации; при переработке абразивных наполненных композитов ресурс заметно ниже без бронирования.
Можно ли использовать один шнек для разных материалов?
Технически можно, но конфигурация шнека (соотношение L/D, глубина зон) оптимизирована под конкретный тип материала — универсальный шнек даёт компромиссный, а не оптимальный результат на каждом из них.
Как диаметр шнека влияет на производительность?
Больший диаметр при том же соотношении L/D даёт больший объём расплава за оборот, но требует и большего усилия привода — диаметр всегда подбирается под модель ТПА, а не отдельно.
Сколько стоит шнек для термопластавтомата?
Цена зависит от диаметра, длины, типа исполнения (стандартный или бронированный) и модели ТПА — актуальные позиции смотрите в разделе запчастей.
Можно ли заказать шнек под нестандартную задачу?
Да, при переходе на новый материал или нестандартное изделие шнек можно подобрать или изготовить под изменённые технологические требования — уточняйте у менеджера.
Как правильно хранить запасной шнек?
В сухом помещении, с лёгкой консервационной смазкой на рабочей поверхности, чтобы избежать коррозии витков до момента установки.
Из какой стали делают шнеки термопластавтоматов?
Чаще всего из азотируемой стали типа 38CrMoAlA с твёрдостью поверхности после обработки 900–1000 HV — для абразивных материалов дополнительно применяют наплавку твёрдым сплавом.
Влияет ли влажность сырья на износ шнека?
Да, литьё невысушенного гигроскопичного материала вызывает гидроударные нагрузки и ускоренную коррозию поверхности шнека — сырьё нужно предварительно сушить.
Нужно ли продувать цилиндр при смене материала?
Да, остатки предыдущего материала могут вступать в реакцию с новым прямо в цилиндре, образуя абразивные или агрессивные соединения, ускоряющие износ шнека.
Кто устанавливает новый шнек — сервис или оператор?
Замена шнека требует демонтажа узла впрыска и точной сборки с соблюдением зазоров — эту операцию обычно выполняет сервисный инженер, а не оператор линии.
