Охлаждение пресс-форм
Охлаждение пресс-формы — не второстепенная функция, а полноценная инженерная система, во многом определяющая и качество изделия, и производительность всего цикла литья. На охлаждение приходится значительная часть времени каждого цикла, поэтому то, насколько грамотно спроектирована система теплоотвода, напрямую влияет на экономику производства.
Зачем нужно охлаждение пресс-формы
После впрыска расплав должен затвердеть до температуры, достаточной для извлечения изделия без деформации — это происходит именно за счёт отвода тепла через стенки формы в циркулирующий теплоноситель. Без организованного охлаждения форма остывала бы медленно и неравномерно за счёт естественной теплоотдачи в окружающий воздух, что сделало бы цикл непрактично долгим и дало бы нестабильную усадку изделия от партии к партии.

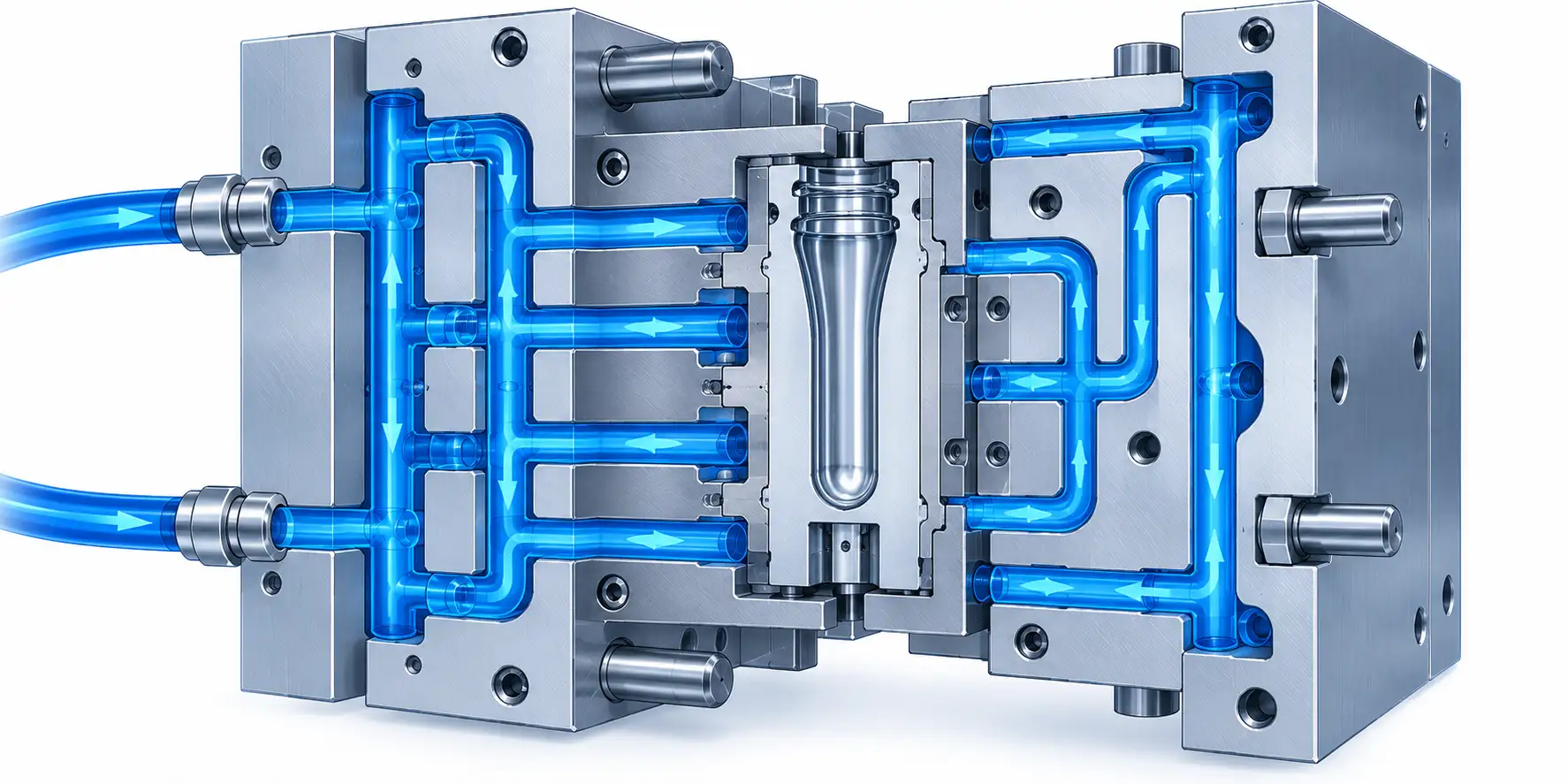

Конструкция каналов охлаждения
Каналы охлаждения — это сеть сверленых или фрезерованных отверстий внутри тела формы, по которым циркулирует теплоноситель. Конструкция каналов проектируется с учётом геометрии изделия: расстояние от канала до рабочей поверхности должно быть достаточно малым для эффективного теплообмена, но не настолько малым, чтобы ослабить конструкцию формы в этом месте. Для сложной геометрии, где прямые сверленые каналы не могут обеспечить равномерное охлаждение всех участков, применяют более сложные решения — конформное охлаждение, где канал повторяет контур изделия, или вставки с высокой теплопроводностью в труднодоступных зонах.
Расположение каналов напрямую связано с количеством гнёзд формы — в многогнездной форме система должна обеспечивать равномерный отвод тепла по всем полостям одновременно, иначе изделия из разных гнёзд будут остывать с разной скоростью и получат разную усадку.

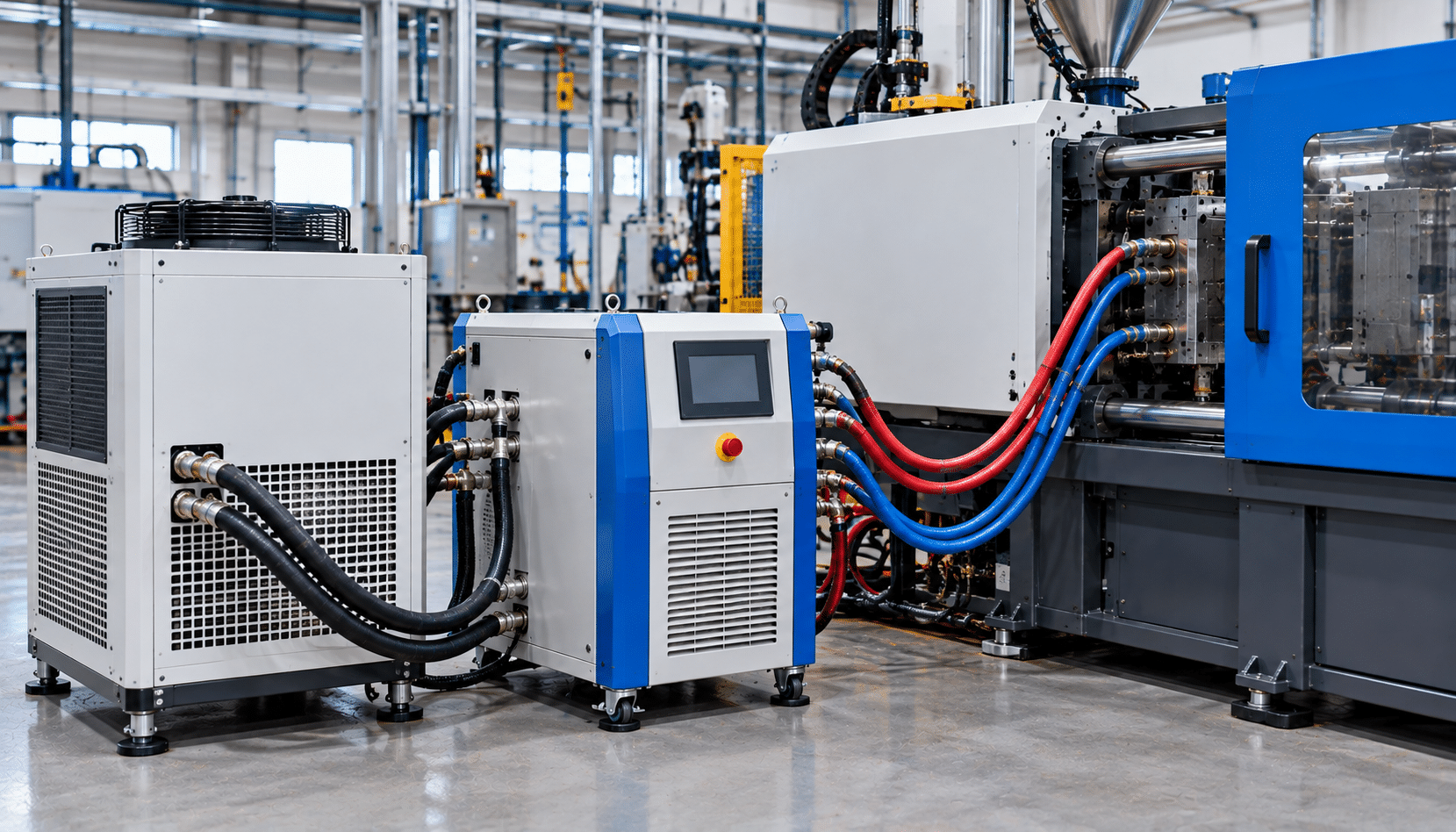

Чиллер и термостат в системе
В системе охлаждения формы обычно задействованы два разных прибора с разными задачами. Чиллер вырабатывает холод — охлаждает теплоноситель до температуры ниже температуры окружающей среды, что необходимо при интенсивном производстве, когда естественного охлаждения проточной водой недостаточно для компенсации тепловой нагрузки. Термостат, в свою очередь, точно поддерживает заданную температуру непосредственно у формы — он может как охлаждать, так и подогревать теплоноситель, подаваемый от чиллера или из обычного контура, обеспечивая точность, которую сам чиллер не гарантирует.
То есть чиллер решает задачу отвода избыточного тепла в масштабе всего производства, а термостат — задачу точной стабилизации температуры конкретно на конкретной форме. В небольших производствах с низкой тепловой нагрузкой иногда обходятся одним термостатом без отдельного чиллера, но для интенсивного многосменного производства оба прибора обычно работают в связке.
Влияние на качество изделия
- Равномерность усадки. Неравномерное охлаждение разных зон формы приводит к разной усадке материала в этих зонах, что вызывает внутренние напряжения и коробление готового изделия
- Качество поверхности. Локальный перегрев из-за недостаточного охлаждения в конкретной зоне может проявляться матовостью или разнотонностью поверхности изделия в этом месте
- Стабильность цикла. Правильно спроектированная система охлаждения даёт предсказуемое время остывания от цикла к циклу, что критично для серийного производства с жёсткими требованиями к повторяемости параметров
- Длительность цикла в целом. Стадия охлаждения часто занимает значительную долю времени всего цикла литья, поэтому эффективность теплоотвода напрямую влияет на общую производительность линии
Частые вопросы об охлаждении пресс-форм
Зачем пресс-форме система охлаждения?
Чтобы расплав затвердел до температуры, достаточной для извлечения изделия без деформации, за приемлемое время цикла — без организованного охлаждения этот процесс был бы слишком медленным и неравномерным.
Как устроены каналы охлаждения?
Это сеть сверленых или фрезерованных отверстий внутри тела формы, по которым циркулирует теплоноситель; для сложной геометрии применяют конформное охлаждение, повторяющее контур изделия.
В чём разница охлаждения чиллером и термостатом?
Чиллер вырабатывает холод и отводит избыточное тепло в масштабе всего производства, а термостат точно поддерживает заданную температуру непосредственно у формы — они решают разные задачи и часто работают в связке.
Как охлаждение влияет на время цикла?
Стадия охлаждения часто занимает значительную долю времени всего цикла литья, поэтому эффективность теплоотвода напрямую влияет на производительность — чем лучше спроектирована система, тем короче эта стадия.
Что будет при неравномерном охлаждении?
Разные зоны изделия будут остывать с разной скоростью, что приводит к неравномерной усадке, внутренним напряжениям и короблению готовой детали.
Как рассчитать нужную производительность охлаждения?
Расчёт учитывает массу и материал формы, тепловую нагрузку от расплава за цикл и требуемую длительность стадии охлаждения — это инженерная задача, которую обычно решают на этапе проектирования формы.
Можно ли модернизировать охлаждение готовой формы?
В ряде случаев возможна доработка — добавление дополнительных каналов или вставок с высокой теплопроводностью в проблемных зонах, но возможности ограничены уже существующей конструкцией формы.
Влияет ли охлаждение на усадку изделия?
Да, напрямую — скорость и равномерность охлаждения определяют, насколько равномерно усаживается материал по всему объёму изделия.
Как часто проверять систему охлаждения?
Регулярно, в рамках планового обслуживания формы — подробнее о контроле состояния каналов в статье «Обслуживание пресс-форм».
Что нужно для охлаждения крупногабаритной формы?
Развитая сеть каналов с равномерным распределением по всей площади формы и достаточная производительность чиллера и термостата для компенсации возросшей тепловой нагрузки.
