Горячеканальная пресс-форма: преимущества
Горячеканальная система — альтернатива классической холодноканальной литниковой системе пресс-формы, при которой расплав остаётся в жидком состоянии на всём пути от сопла термопластавтомата до полости формы. Это меняет экономику производства и качество изделий, но подходит не для каждой задачи — разберём, в чём именно разница и когда горячий канал оправдан.
Принцип работы горячеканальной системы

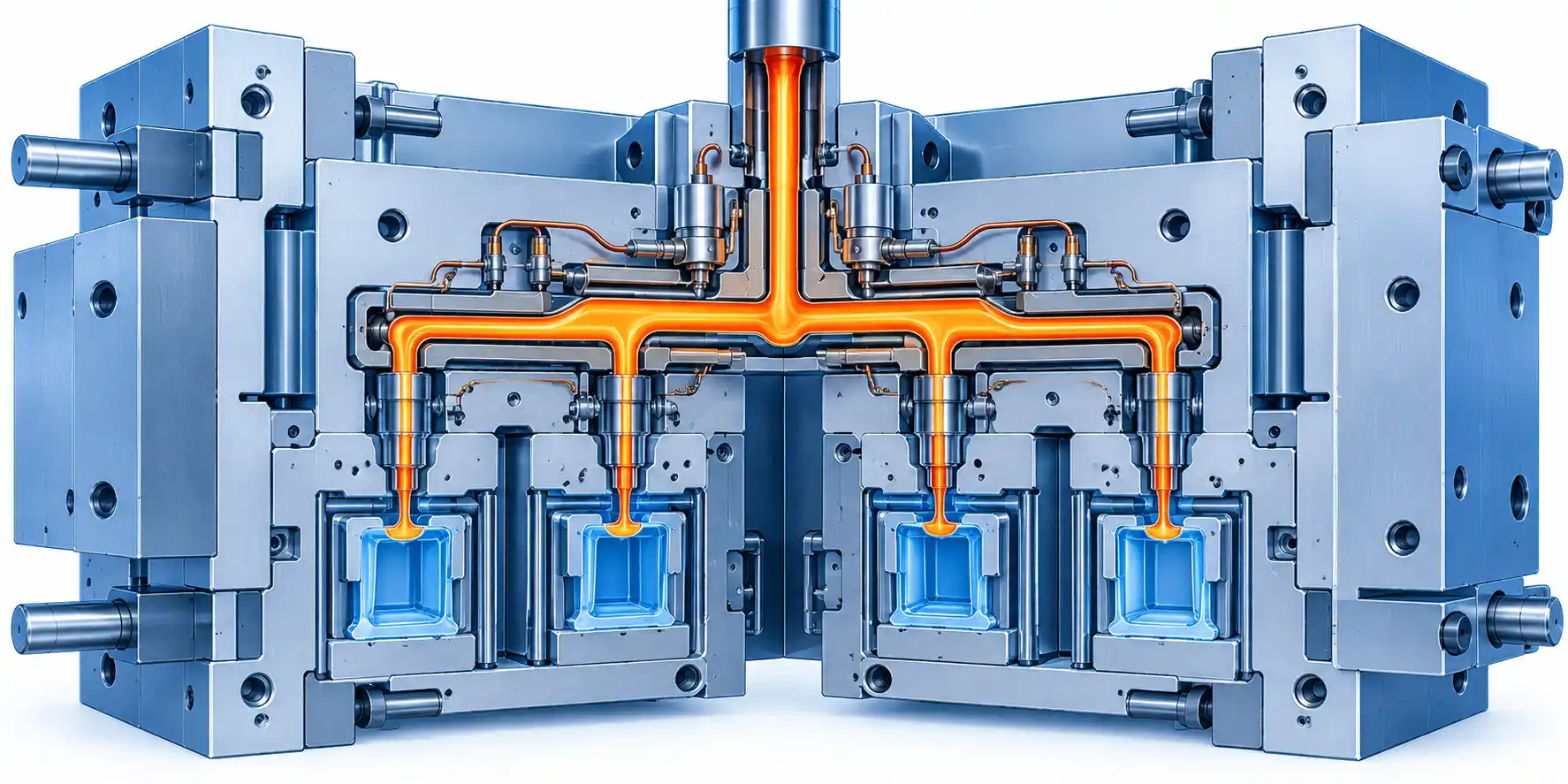

В холодноканальной форме расплав, пройдя через литниковые каналы, застывает вместе с изделием при каждом цикле — литник становится отходом или отправляется на переработку. В горячеканальной системе литниковые каналы (манифольд и форсунки) оснащены собственными нагревательными элементами, которые поддерживают температуру расплава внутри канала постоянно на протяжении всего производства. Благодаря этому материал в каналах никогда не застывает — он остаётся жидким между циклами и впрыскивается в полость формы напрямую, без участка, который впоследствии нужно было бы отделять от изделия.
Преимущества перед холодноканальной формой
- Экономия материала. Литник не застывает и не становится отходом каждого цикла — весь материал идёт непосредственно на изделие

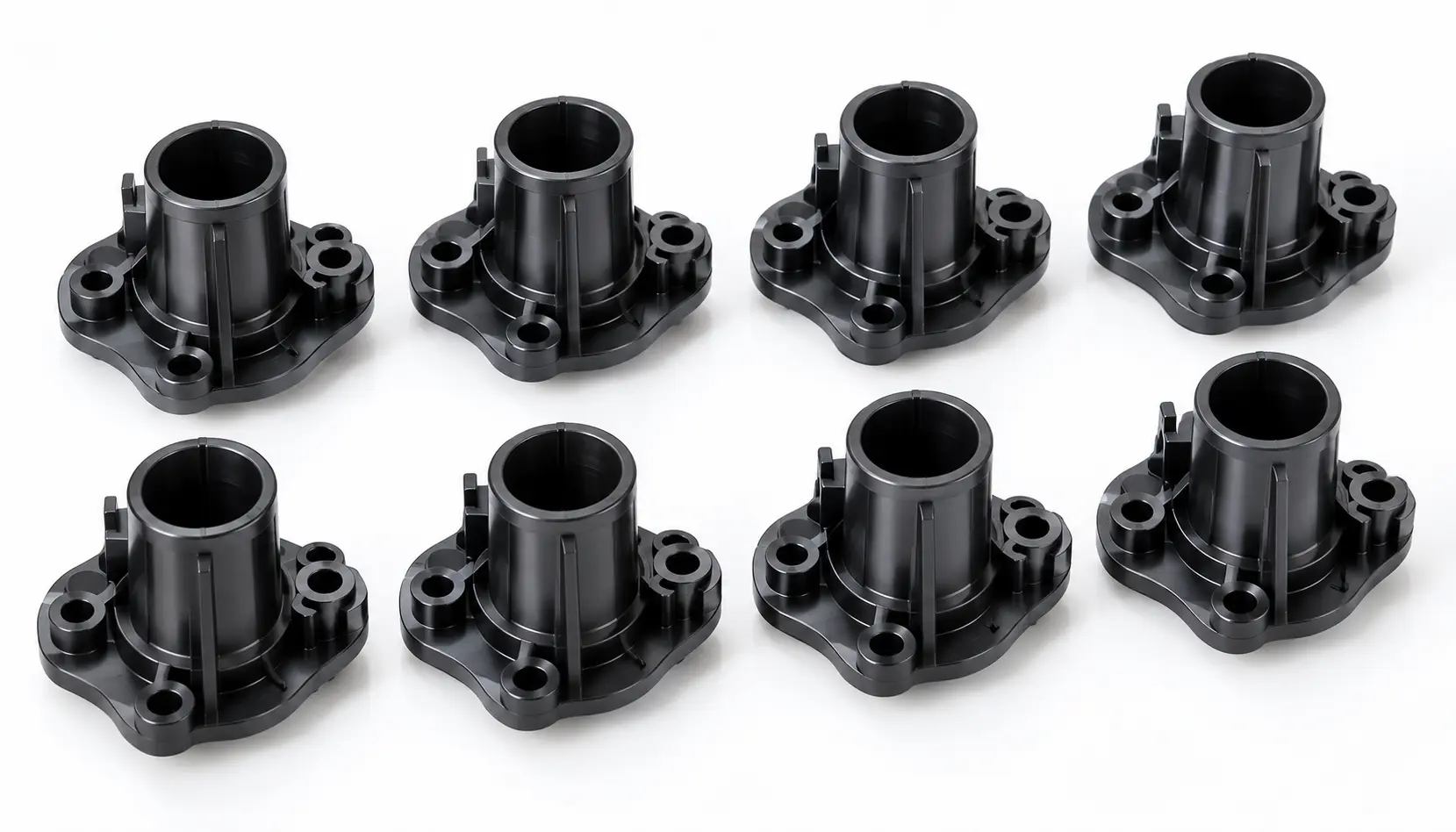

- Изделие без следов литника. Не требуется дополнительная операция по удалению и зачистке места отреза литника, что особенно важно для изделий с высокими требованиями к внешнему виду
- Более короткий цикл. Отсутствует стадия застывания литниковой системы, которая в холодноканальной форме должна остыть вместе с изделием
- Более стабильное давление впрыска по гнёздам. Горячий канал позволяет точнее балансировать подачу расплава в многогнездных формах за счёт управляемых форсунок
Недостатки и ограничения
- Более высокая стоимость формы. Горячеканальная система — сложный узел с собственной электроникой нагрева и управления, что заметно увеличивает стоимость изготовления оснастки
- Более сложное обслуживание. Нагревательные элементы, термопары и контроллеры горячего канала — дополнительные узлы, которые могут выходить из строя и требуют специализированного обслуживания
- Не все материалы одинаково хорошо подходят. Термочувствительные материалы, склонные к деструкции при длительном нахождении в расплавленном состоянии, хуже переносят горячий канал, где расплав может находиться дольше, чем при быстром холодноканальном впрыске
- Риск простоя при поломке узла нагрева. Выход из строя одной из форсунок или нагревателя горячего канала может остановить производство до ремонта специализированного узла
Когда горячий канал оправдан
Горячеканальная система экономически оправдана прежде всего на средних и крупных тиражах, где экономия материала за счёт отсутствия литниковых отходов накапливается в значимую сумму за срок эксплуатации формы, а также там, где критичен внешний вид изделия без следов литника. Для небольших тиражей более высокая стоимость формы часто не успевает окупиться за счёт экономии материала — здесь холодноканальная система остаётся более практичным выбором. Подробнее о факторах стоимости формы — в статье «Стоимость изготовления пресс-формы».
Частые вопросы о горячеканальной пресс-форме
Чем горячеканальная форма отличается от холодноканальной?
В горячеканальной форме литниковые каналы оснащены нагревателями и расплав в них не застывает между циклами, тогда как в холодноканальной литник застывает вместе с изделием и становится отходом каждого цикла.
Какая экономия материала при горячем канале?
Весь материал идёт непосредственно на изделие без застывающего литника — конкретный процент экономии зависит от соотношения объёма литниковой системы к объёму самого изделия в холодноканальном варианте.
Насколько дороже горячеканальная форма?
Заметно дороже холодноканальной за счёт сложного узла с нагревателями, термопарами и системой управления — точная разница зависит от количества гнёзд и сложности системы.
Для каких изделий оправдан горячий канал?
Для средних и крупных тиражей, а также изделий с высокими требованиями к внешнему виду, где важно отсутствие следов литника на поверхности.
Сокращает ли горячий канал время цикла?
Да, за счёт отсутствия стадии застывания литниковой системы, которая в холодноканальной форме должна остыть вместе с изделием.
Можно ли переделать холодноканальную форму в горячую?
Технически это сложная и дорогостоящая модернизация, требующая значительной переработки конструкции формы — чаще целесообразнее изначально проектировать форму под нужный тип литниковой системы.
Какие материалы плохо подходят для горячего канала?
Термочувствительные материалы, склонные к деструкции при длительном нахождении в расплавленном состоянии, поскольку в горячем канале расплав может находиться дольше, чем при быстром холодноканальном впрыске.
Как обслуживают горячеканальную систему?
Требуется контроль работы нагревательных элементов, термопар и контроллеров — это более сложное обслуживание по сравнению с чисто механической холодноканальной системой.
Через сколько окупается горячий канал?
Срок окупаемости зависит от тиража и стоимости материала — чем больше объём производства, тем быстрее накопленная экономия на материале перекрывает более высокую стоимость формы.
Кто проектирует горячеканальные формы?
Инженеры с профильным опытом именно в горячеканальных системах — свяжитесь с нами через страницу контактов для расчёта проекта.
